รีวิวเมนบอร์ด ROG MAXIMUS XI EXTREME (Z390)

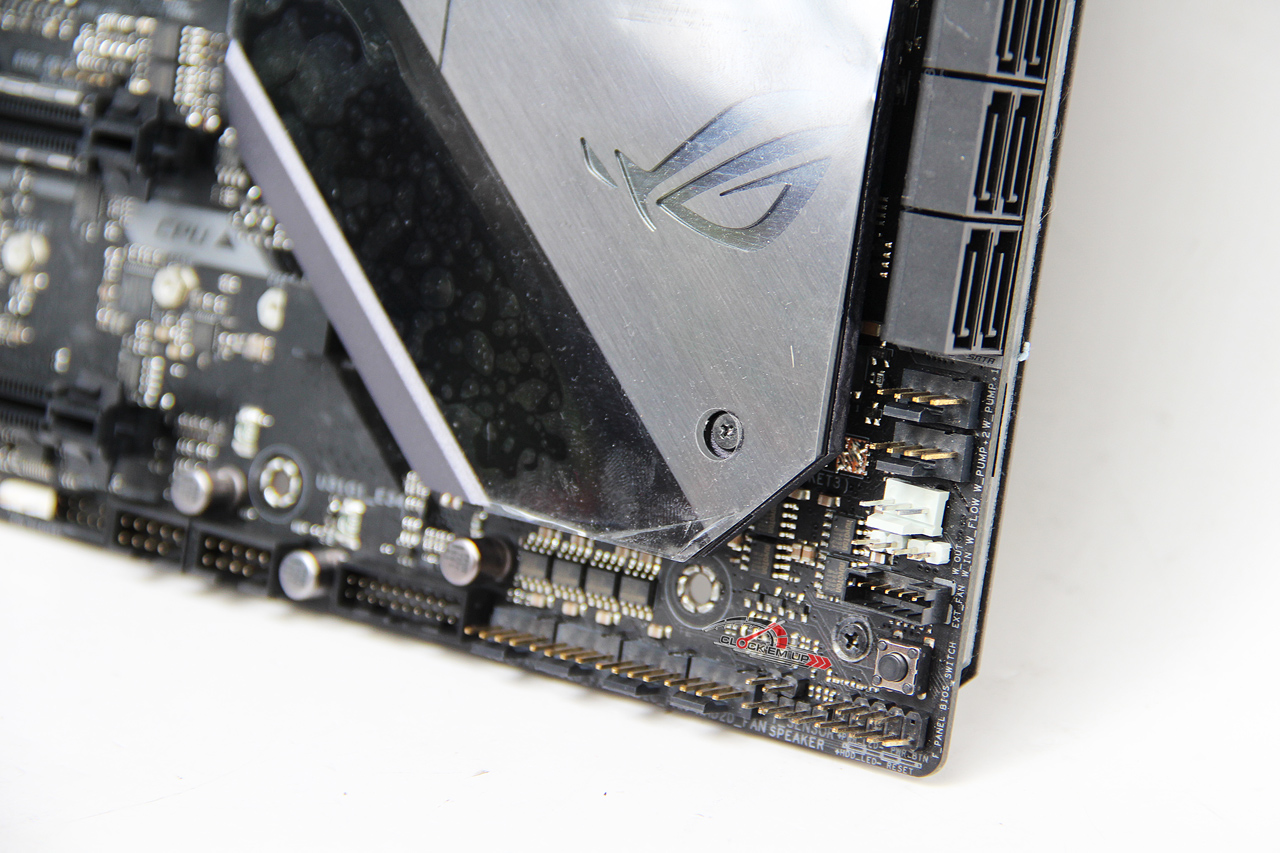

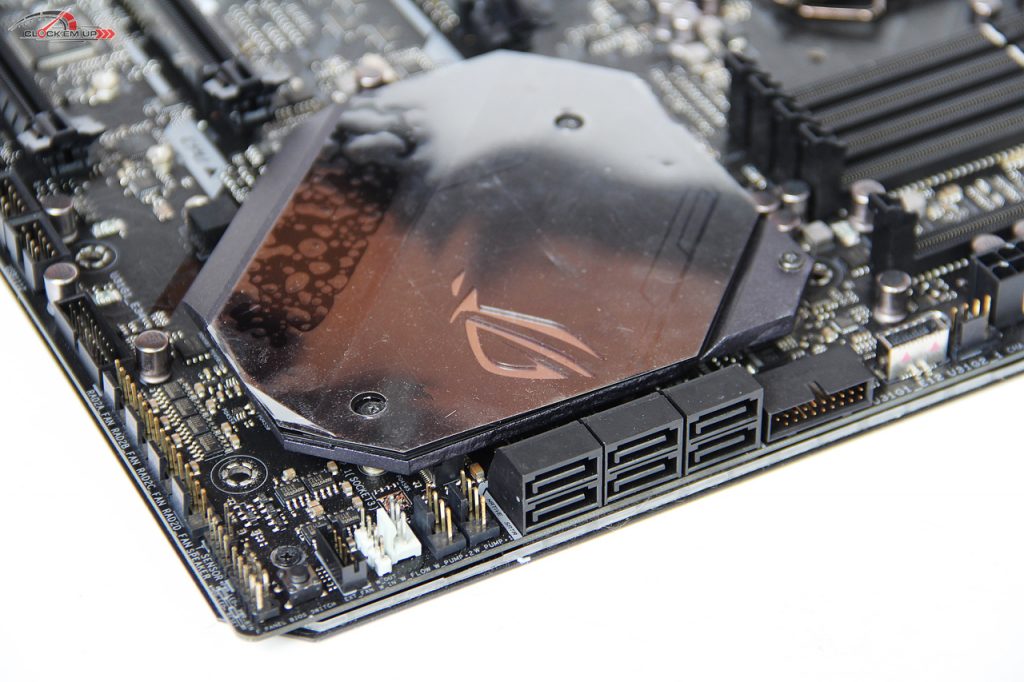

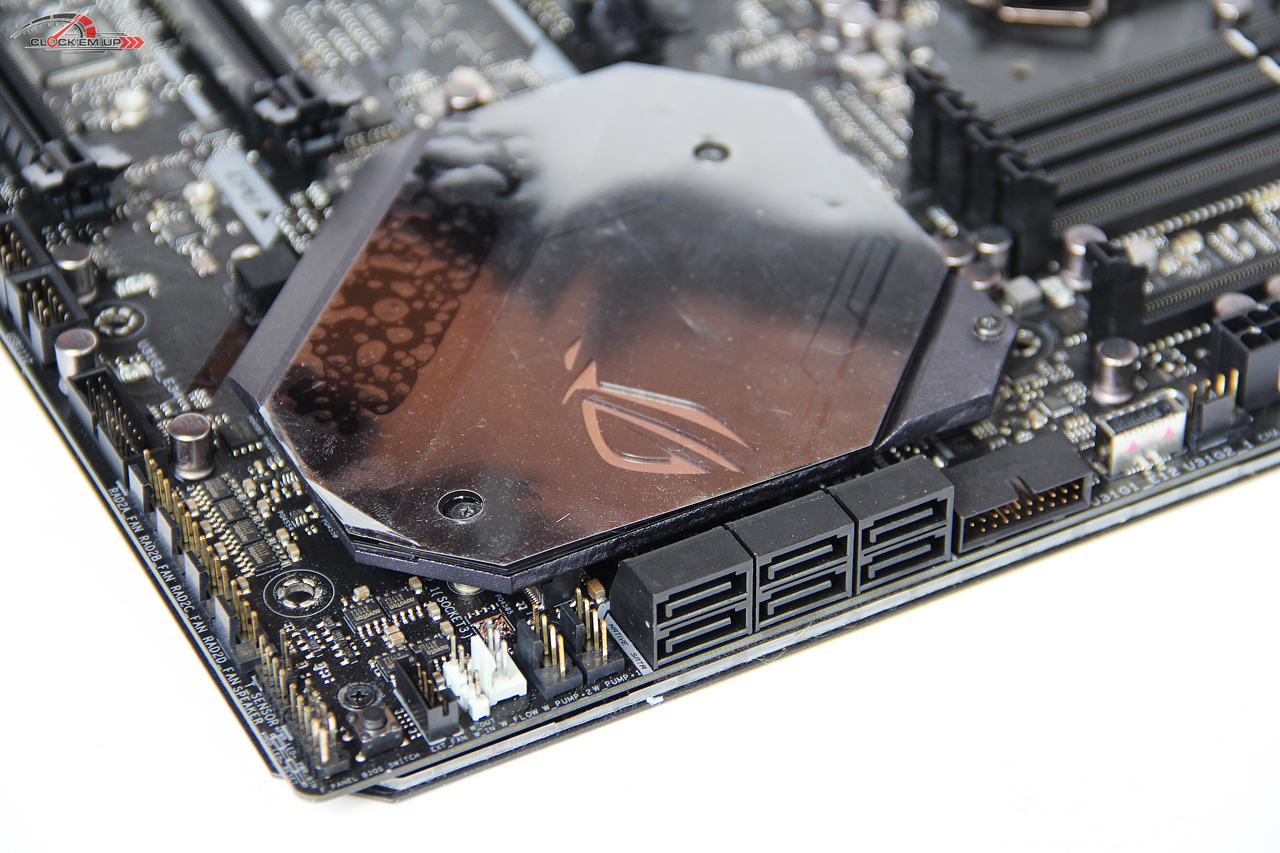

ช่องเสียบ SATA3.0 6Gb/s นั้นมีทั้งหมด 6 ช่องด้วยกัน โดยทั้งหมดจะคุมตรงผ่าน Intel Z390 PCH ดังนั้นทุกช่องจะรองรับการต่อใช้งานแบบ RAID 0, 1, 5 และ 10 นอกจาก นี้ยังรองรับการต่อใช้งานร่วมกับ Intel Optane Memory ผ่านช่อง M.2 PCIe3.0 x4 ได้อีกด้วยครับ

Storage :

Socket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors :

• 1 x ROG DIMM.2 Module support(CPU_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)*²

Intel® Z390 Chipset :

• 1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*³
• 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
• 6 x SATA 6Gb/s port(s)
• Support Raid 0, 1, 5, 10
• Intel® Optane™ Memory Ready

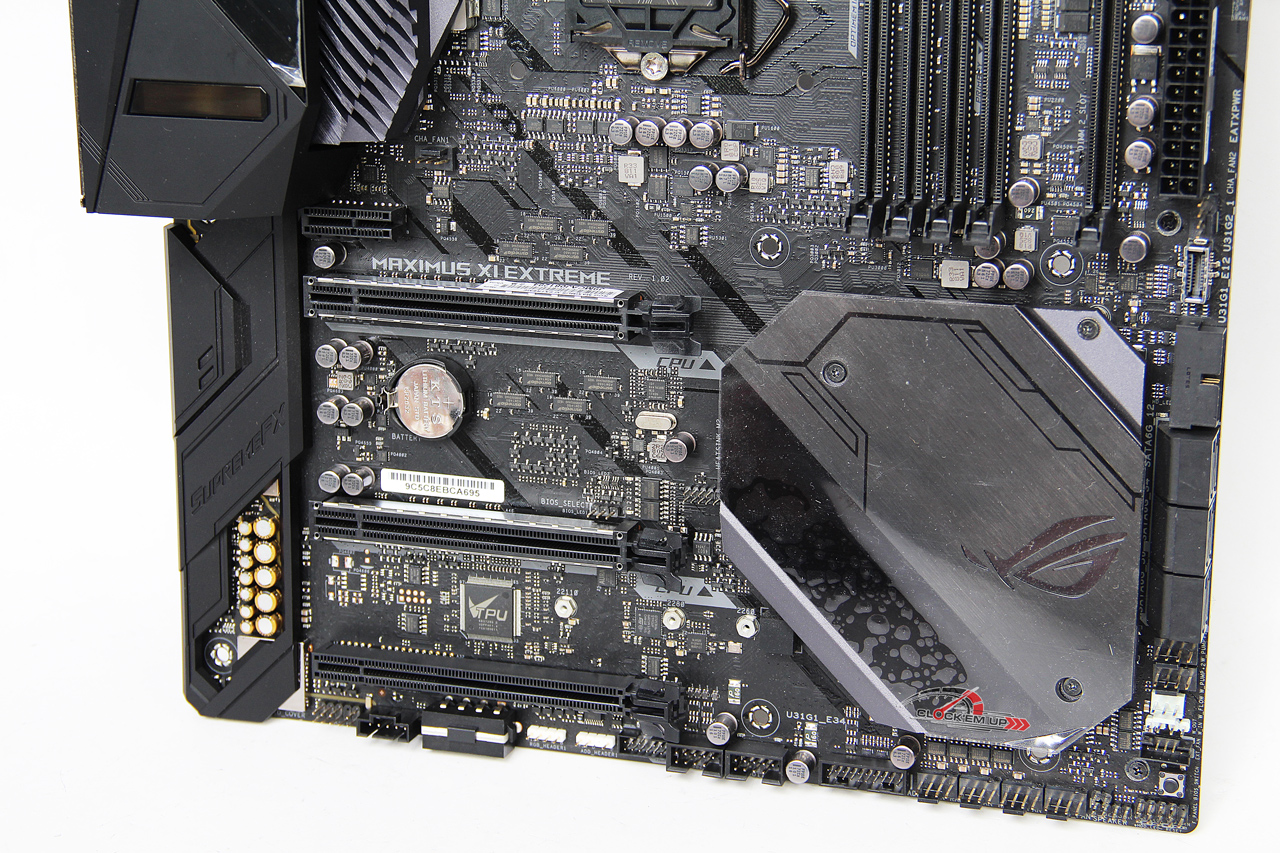

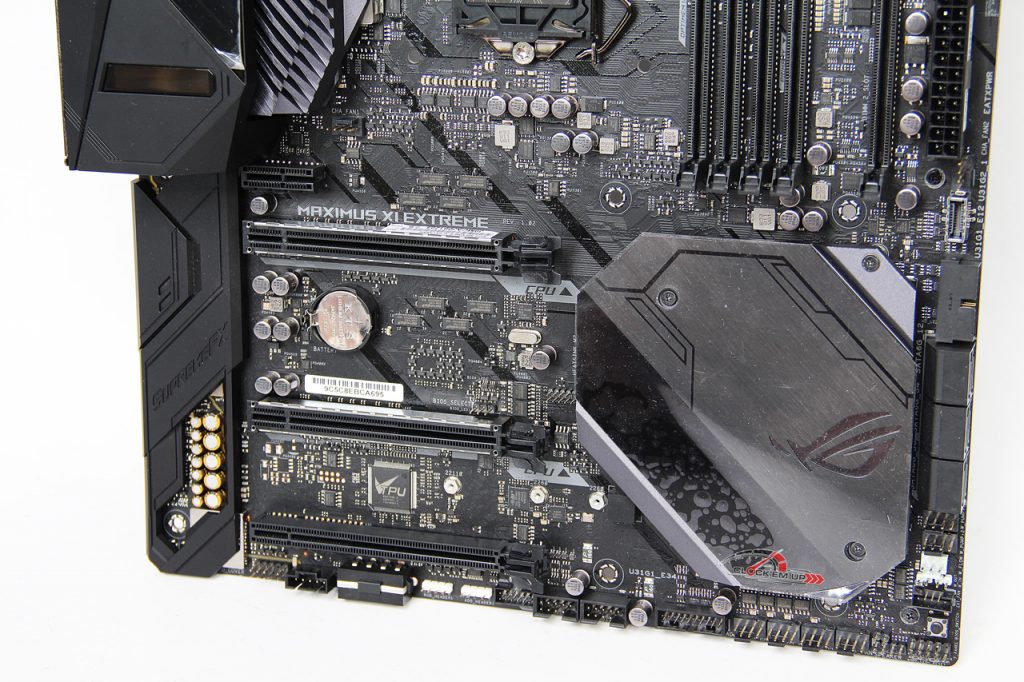

     บริเวณช่องเสียบ Expansion Slot ต่างๆ ครับ ก็จะประกอบไปด้วยช่องเสียบ PCIe3.0 x16 ทั้งหมด  3 ช่อง และช่องเสียบ PCIe3.0 x1 อีกหนึ่งช่อง โดยเมนบอร์ดรุ่นนี้รองรับการต่อใช้งานแบบ Multi-GPU ได้แบบ 2-Way SLI ( x8+x8) และ AMD CrossfireX ได้สูงสุดแบบ 3-Way (x8+x8+x4) และในส่วนช่องเสียบ M.2 Socket นั้นจะอยู่บริเวณด้านใต้ Heatsink ระบายความร้อนของ Intel Z390 PCH โดยจะมันจะทำหน้าที่เป็น M.2 Heatsink ไปในตัวครับ ^^”

Expansion Slot :

Socket 1151 for 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® processors

• 2 x PCIe 3.0/2.0 x16 (x16 or dual x8)

Intel® Z390 Chipset :

• 1 x PCIe 3.0/2.0 x16 (max at x4 mode) *¹
• 1 x PCIe 3.0/2.0 x1

Multi-GPU Support :

• Supports NVIDIA® 2-Way SLI™ Technology
• Supports AMD 3-Way CrossFireX™ Technology



นี่คือปุ่มกด BIOS Switch โดยเมนบอร์ดรุ่นนี้จะมีการติดตั้ง BIOS มาให้ถึง 2 ชุด โดยเราสามารถกดเลือกได้ว่าจะใช้ BIOS ตัวไหน โดยจะมีไฟ LED แสดงสถาณะใกล้ๆ กับตัว ROM BIOS ว่าใช้ตัวไหนอยู่ครับ

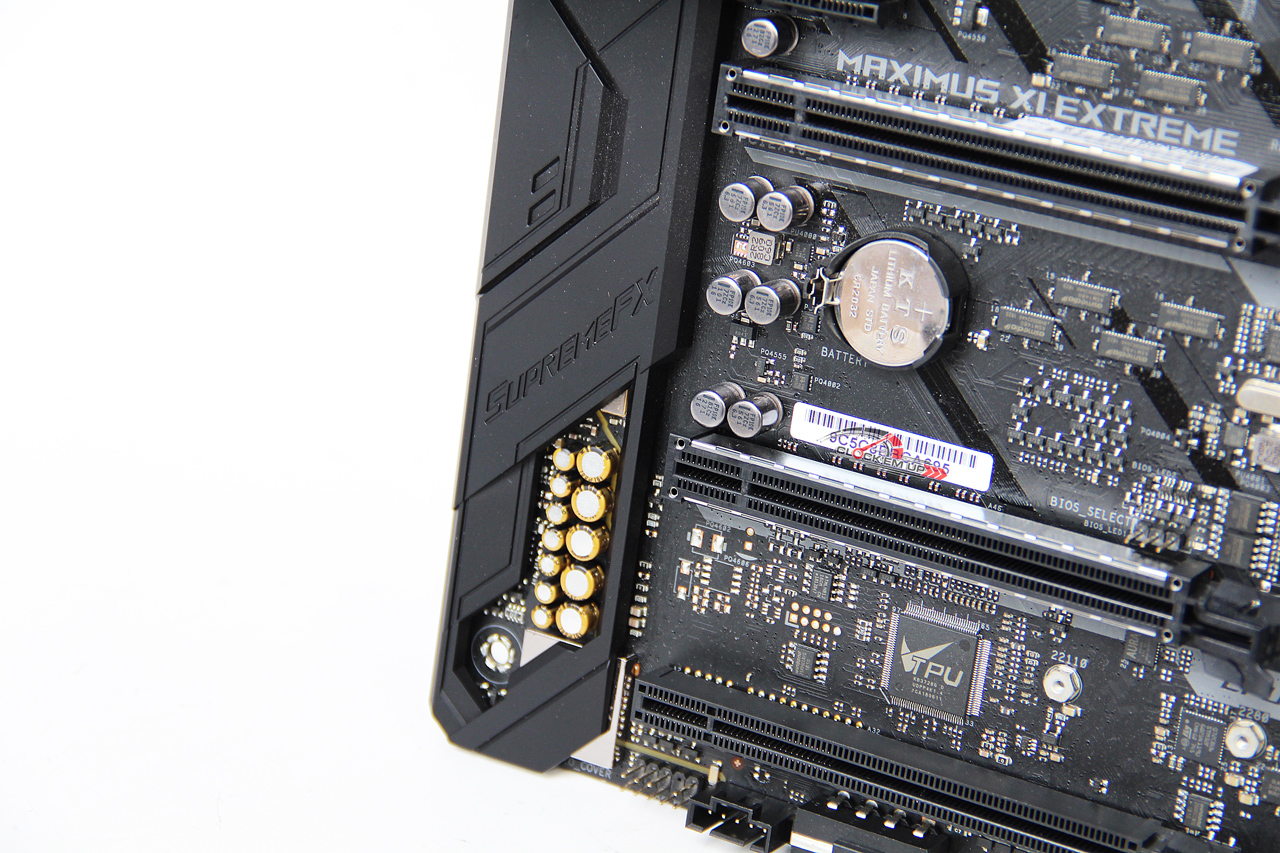

ระบบเสียงใช้ ROG SupremeFX 8-CH HD Audio ที่เลือกใช้ S1220 Audio Codec เหมือนเดิมครับ ^^”

Sound :

• ROG SupremeFX 8-Channel High Definition Audio CODEC S1220
• Impedance sense for front and rear headphone outputs
• Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
• High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
• SupremeFX Shielding Technology
• ESS® ES9023P
• Supports up to 32-Bit/192kHz playback *⁴

Audio Feature :

• Gold-plated jacks
• Optical S/PDIF out port(s) at back panel
• Sonic Radar III
• Sonic Studio III + Sonic Studio Link

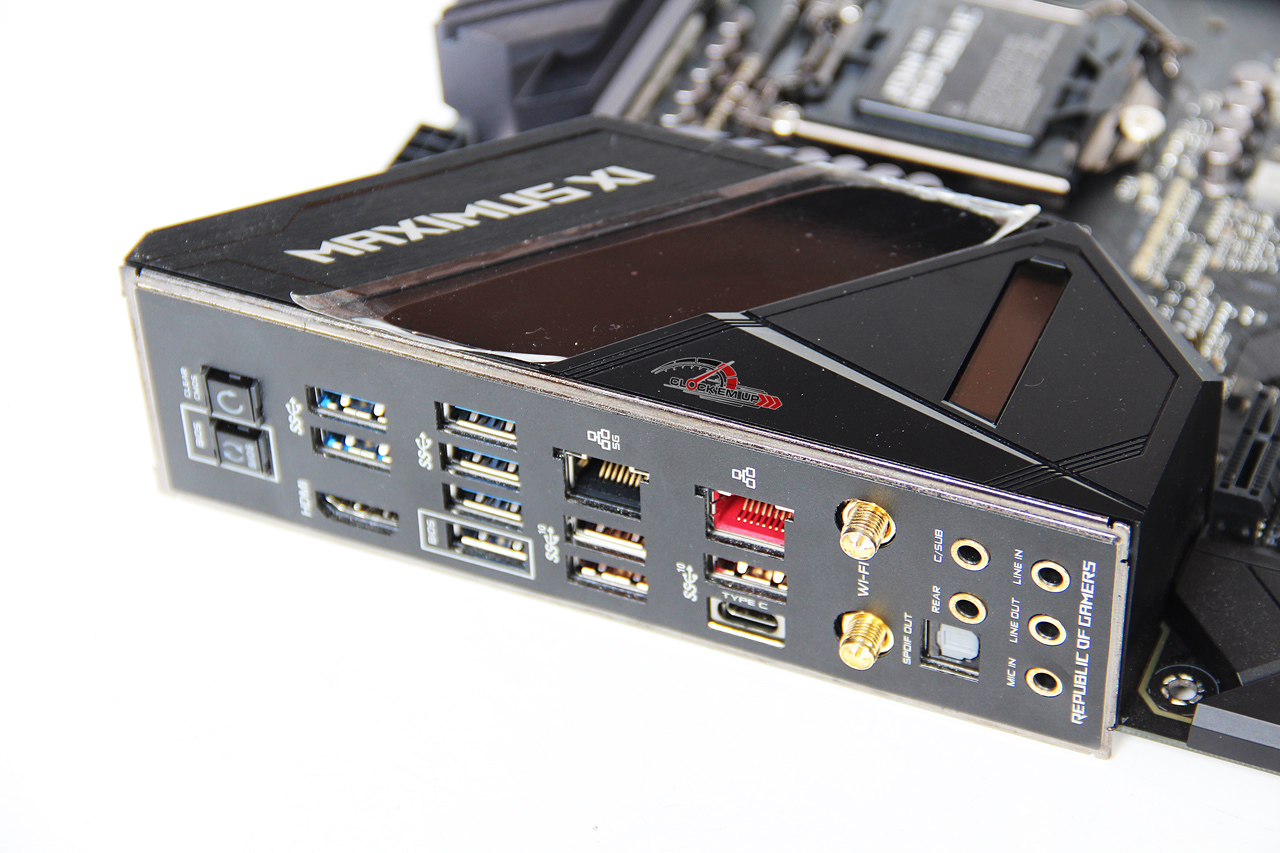

บริเวณด้านบน Cover Back I/O นั้นมีการติดตั้ง Live Dash ไว้ดูสถาณะการบูทและรายละเอียดของสถาณะการใช้งานของระบบใน OS ได้อีกด้วย

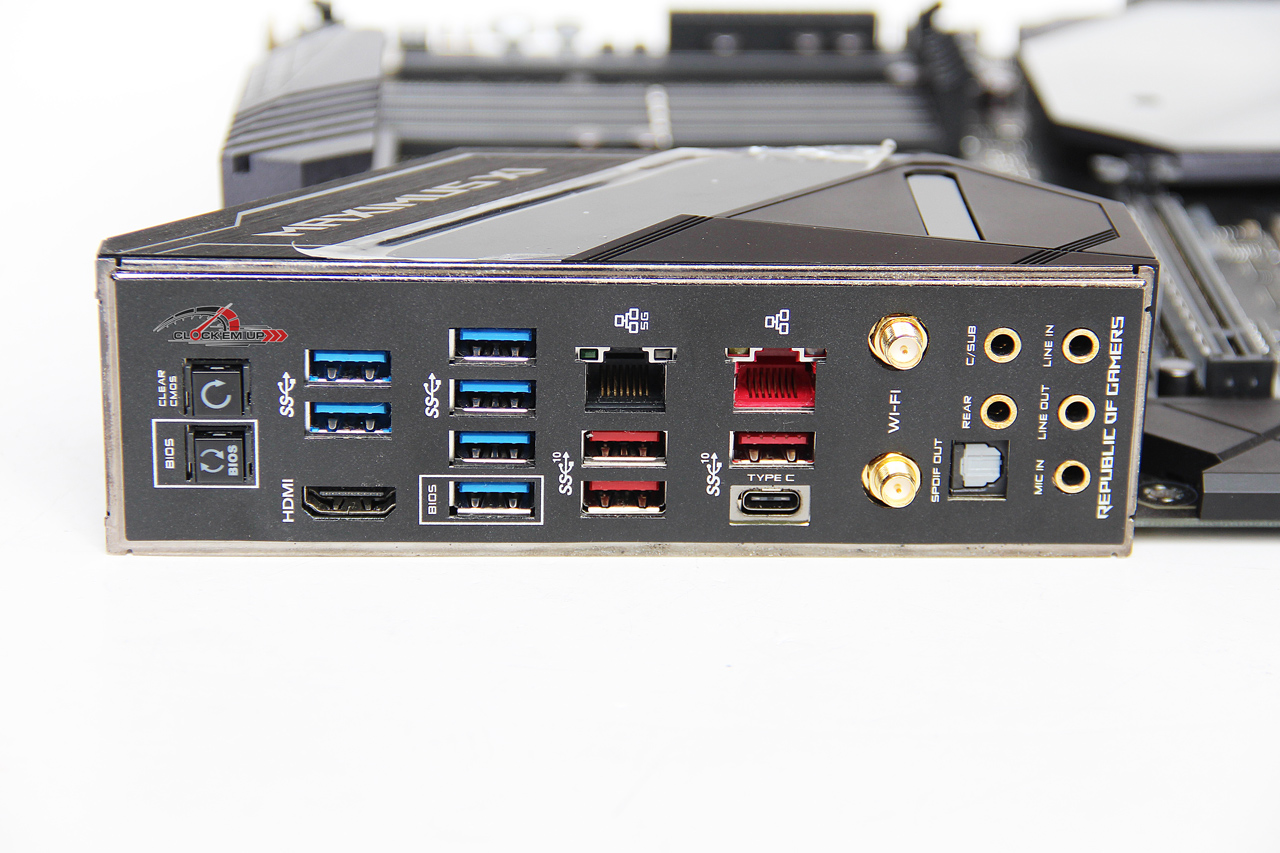

บริเวณช่องเสียบ Back I/O Panel ด้านหลังของเมนบอร์ดครับ โดยจะมีการติดตั้งฝาด้านหลังเมนบอร์ดมาให้เรียบร้อย โดยทาง ASUS เรียกว่า Pre-mounted I/O

Back I/O Port :

• 1 x HDMI
• 1 x LAN (RJ45) port(s)
• 4 x USB 3.1 Gen 2 (red) (1 x Type-C+3 x Type-A)
• 6 x USB 3.1 Gen 1
• 1 x Optical S/PDIF out
• 1 x Clear CMOS button(s)
• 1 x USB BIOS Flashback^® Button(s)
• 1 x ASUS Wi-Fi Module
• 5 x LED-illuminated audio jacks
• 1 x AQC-111C 5G LAN port

USB Ports :

Intel® Z390 Chipset :

• 1 x USB 3.1 Gen 2 front panel connector port(s)
• Intel® Z390 Chipset :
• 4 x USB 3.1 Gen 2 port(s) (4 at back panel, )
• Intel® Z390 Chipset :
• 8 x USB 3.1 Gen 1 port(s) (4 at back panel, , 4 at mid-board)
• Intel® Z390 Chipset :
• 4 x USB 2.0 port(s) (4 at mid-board)
• ASMedia® USB 3.1 Gen 1 controller :
• 2 x USB 3.1 Gen 1 port(s) (2 at back panel, )

LAN Ports :

• Aquantia AQC111C 5G LAN
• Intel® I219V, Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY)
• Anti-surge LANGuard
• ROG GameFirst Technology

Wireless Data Network :

• Intel® Wireless-AC 9560
• Wi-Fi 802.11 a/b/g/n/ac
• Supports dual band frequency 2.4/5 GHz
• Supports MU-MIMO
• Supports channel bandwidth: HT20/HT40/HT80/HT160
• Bluetooth® 5.0

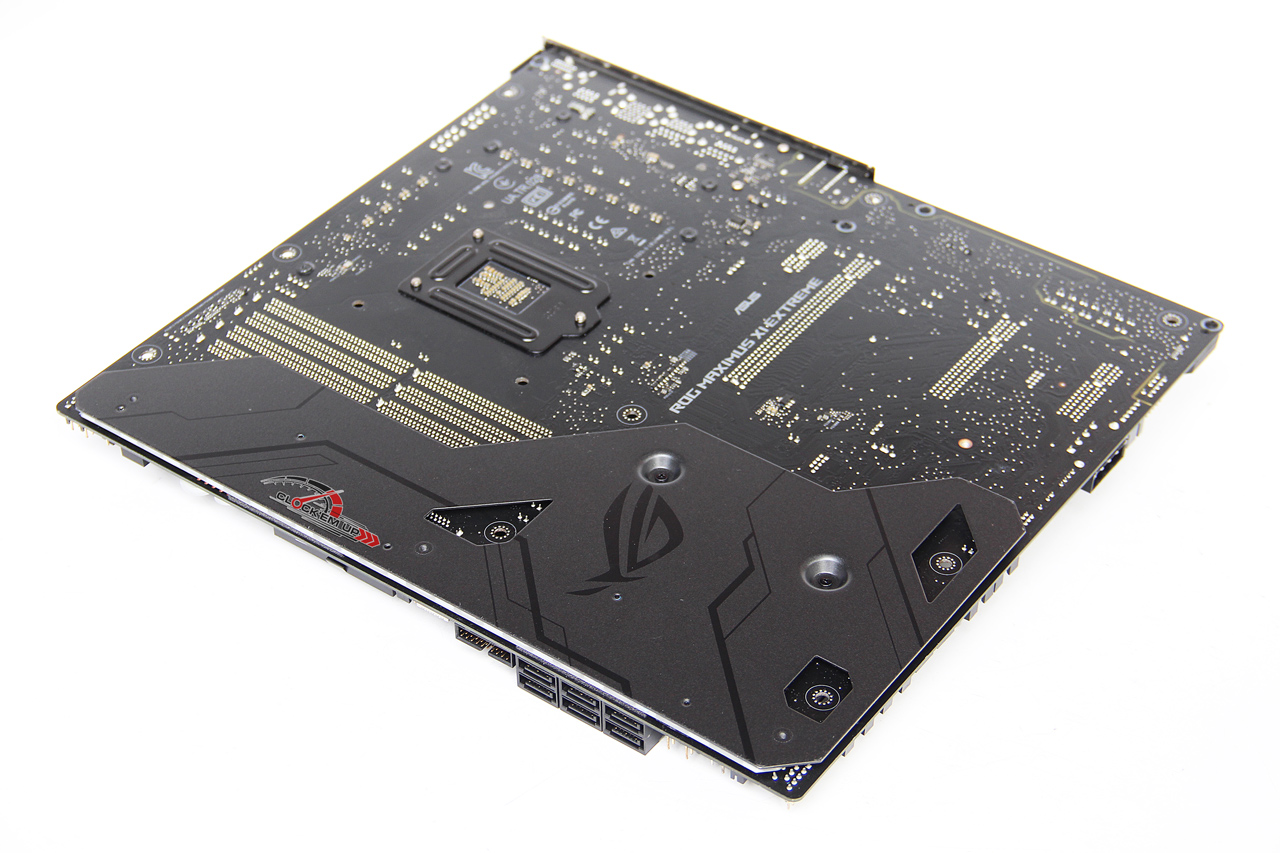

บริเวณด้านหลังเมนบอร์ดนั้นก็จะมีการติดตั้ง Back plate ด้านหลังขนาดใหญ่ ที่มีการติดตั้งแถบไฟ RGB LED เป็นแถวยาวๆ ด้านข้างเมนบอร์ดมาให้ด้วยครับ

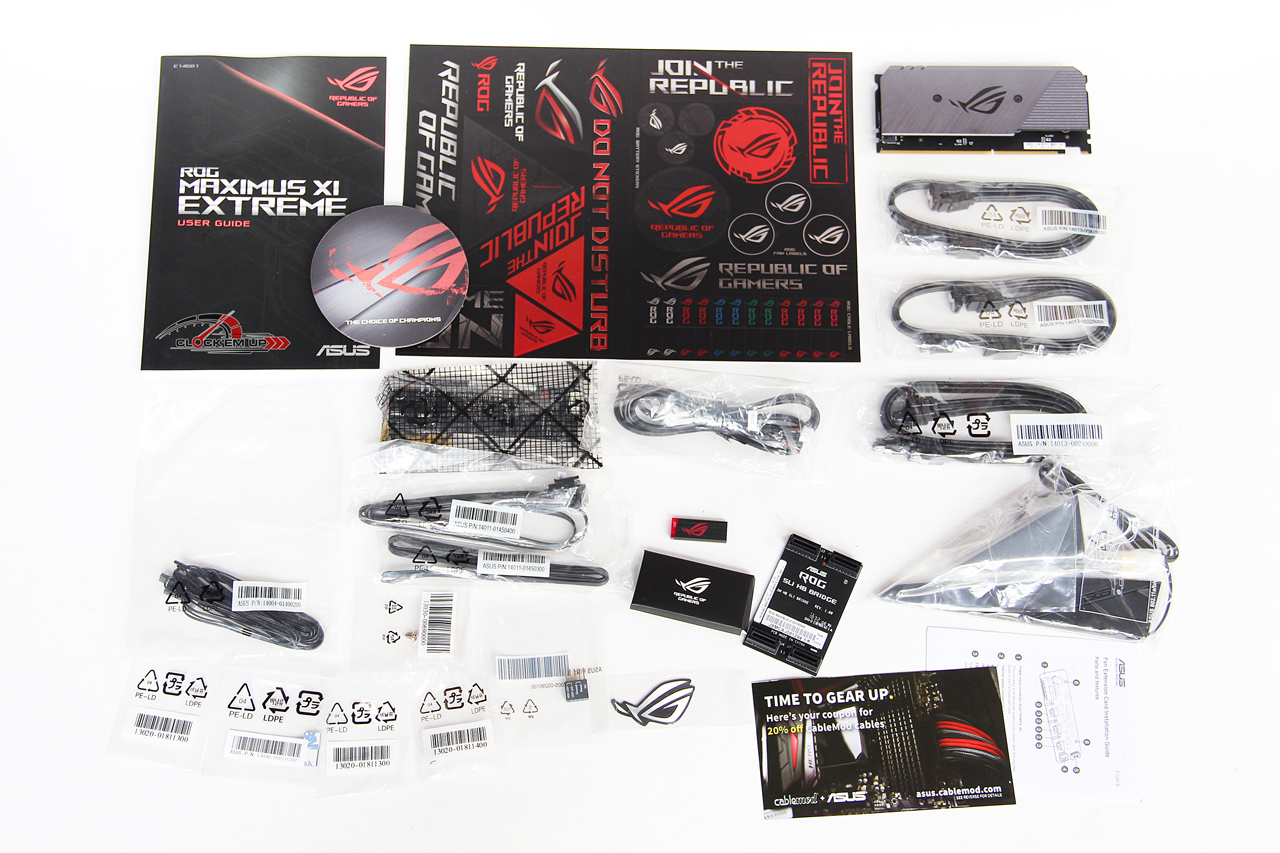

อุปกรณ์ต่างๆ ที่แถมมากับตัวเมนบอร์ดครับ

User’s manual :

• 1 x ROG logo plate sticker
• 4 x SATA 6Gb/s cable(s)
• 3 x M.2 Screw Package
• 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
• 1 x Fan Extension Card (3 x 4-pin fan out)
• 1 x Fan Extension card screw pack
• 1 x Fan Extension card cable
• 1 x SLI HB BRIDGE(2-WAY-M)
• 1 x ROG big sticker
• 1 x Q-Connector
• 1 x Extension Cable for RGB strips (80 cm)
• 1 x Extension cable for Addressable LED
• 3 x Thermistor cable(s)
• 1 x USB drive with utilities and drivers
• 1 x ROG coaster(s)
• 2 x ROG weave SATA 6G cable
• 1 x ROG DIMM.2 with heatsink
• 1 x M.2 Pad for ROG DIMM.2
